掃碼添加享優惠電加熱搪瓷反應釜介紹：
電加熱搪瓷反應釜是根據均勻分布在搪玻璃反應釜夾套底部的*質電加熱器（俗稱：加熱棒）加熱夾套中導熱油，通過油浴傳遞熱量的工作原理，使搪玻璃反應釜反應釜內的物料達到工藝要求溫度，電加熱器分布方式有斜插、豎插、斜插豎插交錯等，可以直接接單相電，也可以通過星型、三角型等接法接入380v電源。我公司主營的電加熱搪玻璃反應釜配備有全自動加熱控制柜，可實現單組或多組電加熱器同時工作，具有溫度顯示、電機控制、漏電保護等裝置，完*實現電加熱自動化控制
工作壓力：罐內壓力0.6Mpa 夾套內壓力0.6Mpa
設計壓力：罐內壓力0.8Mpa 夾套內壓力0.6Mpa工作溫度：罐內20~200℃ 夾套20~200℃
設計溫度：罐內220℃ 夾套內230℃
容器類別：I類（一類）
介質特性：*毒、非易爆
主要材質：Q245R Q245R，S30408
設計標準：G150.1~150.4-2001《壓力容器》GB25025-2010《設備技術條件》 TSG21-2016《固定式壓力容器安*技術監察規程》NB/T47015-2011《壓力容器焊接規章》
焊接標準：焊接采用手工電弧焊，焊條型號為E4315;埋弧自動焊：焊絲牌號H08A,焊劑為HJ431,相應法蘭焊接標準，其余按HG/T20583-2001《鋼制化工容器結構設計規定》執行
檢測標準：X光射線，A類和B類每條焊接接頭長度的20%射線探傷，且不小于250mm按NB/T47013.1~5-2015 AB級Ⅲ級為合格。
滲透實驗：焊接后煤油試漏，無滲漏為合格。夾套筒體與上接環*后一道環焊縫焊接后做表面無損檢測Ⅰ級為合格，水壓試驗執行標準按GB/T7994規定。氣密性壓力實驗根據協商而定。
搪瓷檢驗：搪玻璃厚度0.8-2.0mm,高電壓實驗為20KV作業面不導電（按GB/T7993規定）
油漆包裝：按GB25025-2010規定執行，設備外表涂防銹漆兩遍面漆一遍，噴涂顏色客戶可自由選擇。
電加熱器分布方式有斜插、豎插、斜插豎插交錯等，可以直接接單相電，也可以通過星型、三角型等接法接入380v電源。我公司主營的電加熱搪玻璃反應釜配備有全自動加熱控制柜，可實現單組或多組電加熱器同時工作，具有溫度顯示、電機控制、漏電保護等裝置，完*實現電加熱自動化控制。
主要特點：
1、我公司主營的電熱搪玻璃反應器具有加熱速度快、耐高溫腐蝕性能好、衛生性能好、無環境污染、使用方便等特點。
2、電加熱搪玻璃反應釜是一種基于*進技術經銷的新型搪玻璃設備。在醫藥、化工、食品、天然調味品、食品添加劑、輕工等領域有著廣泛的應用。

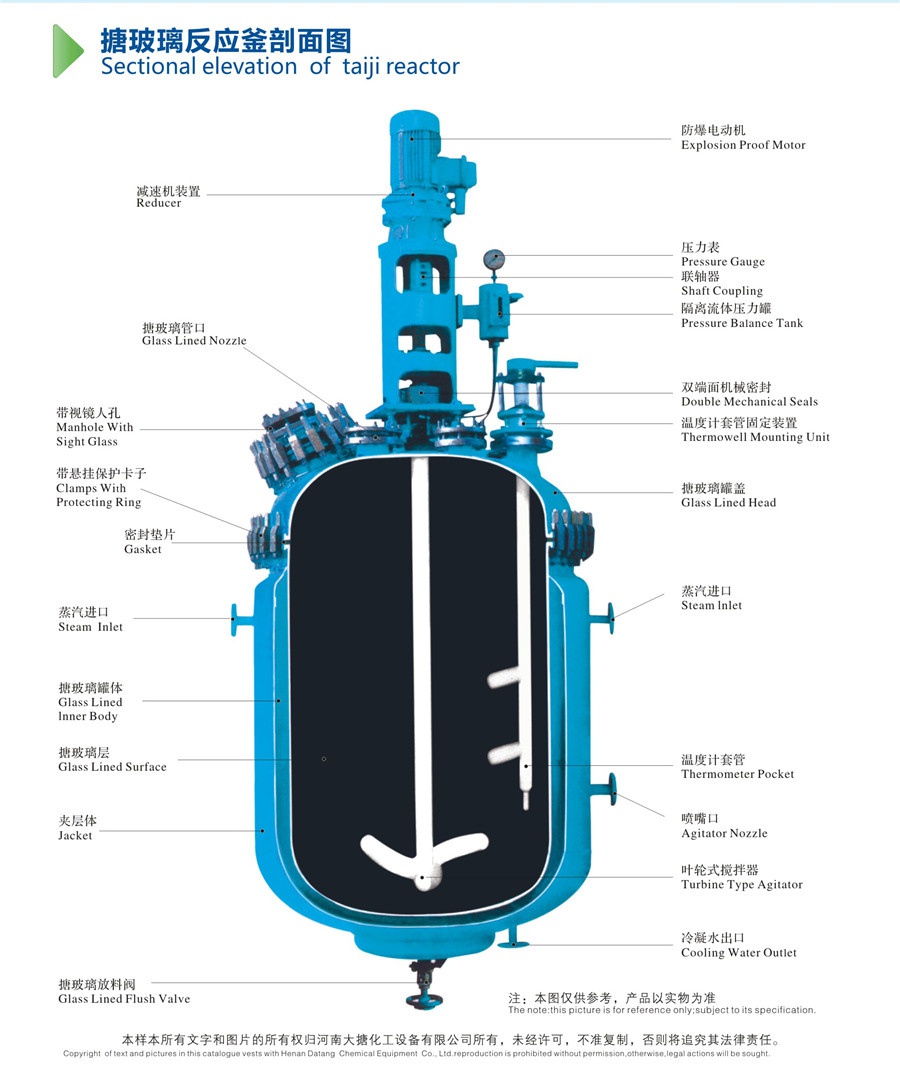

3、搪玻璃電加熱反應釜是由搪玻璃罐體、搪玻璃罐蓋、搪玻璃攪拌器、夾套、加熱管、支撐和傳動裝置、密封裝置等組成，物料和噴嘴可根據用戶的工藝要求確定。我們還根據客戶的需要設計和經銷非標準搪玻璃電加熱反應釜。
4、我們的電加熱搪玻璃反應釜采用江陰硅普2號以上性能高的釉質結合成熟的搪瓷技術涂覆在反應釜的內表面上，確*優良的耐腐蝕、機械沖擊和急劇的溫度變化，和*越的耐久性。
5、搪玻璃設備公司為用戶朋友提供了各種規格的電熱搪玻璃反應釜。模型包括K50L、K 100L、K 200L、K 300L、K 500L、K 1000L、K 1500L、K 2000L、K 3000L、K 4000L、K5000L，等，
搪玻璃電加熱反應釜工作原理：
搪玻璃電加熱反應釜使用電熱棒加熱夾套中的導熱油，從而通過夾套內壁對反應釜內物料提供熱量環境。當反應釜的溫度被加熱到所需的水平時，用于控制電加熱棒的溫度測量和控制儀器將關閉它以保持恒定的溫度。從而為反應釜內物料提供指定的理論反應溫度，從而提高物料反應速率效率的進行。
技術特性表：
|
允許工作壓力PN
|
罐內≤0.37Mpa
夾套內≤0.58Mpa |
|
允許工作溫度
|
罐內0-200℃
夾套內0-200℃ |
|
允許攪拌轉速
|
錨式、框式63、80r/min
漿式80、125r/min 葉輪式≤125r/min |
|
攪拌軸為填料密封時罐內工作壓力不過0.25Mpa
|
|

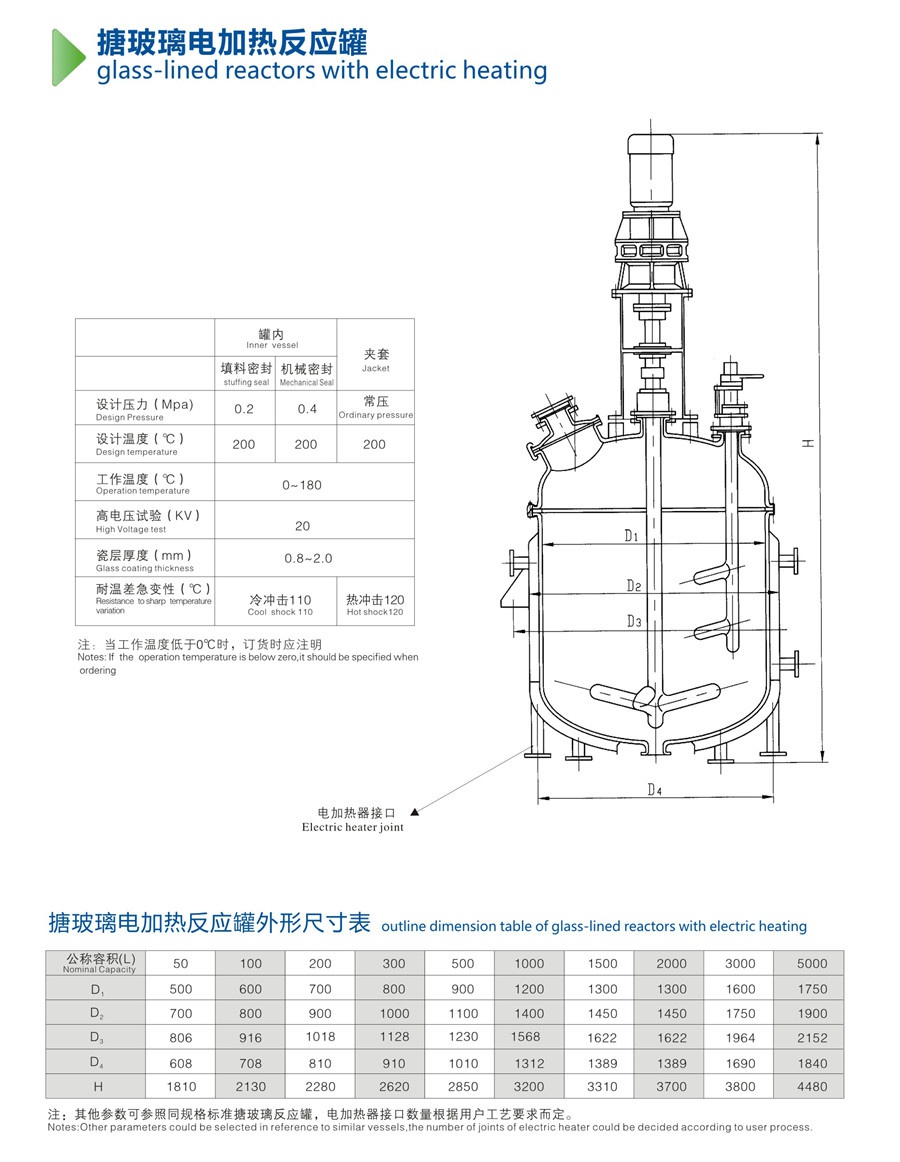

電加熱反應罐(79標表1)
|
代 號
|
公 稱 容 積(L)
|
||||||
|
50
|
100
|
200
|
300
|
500
|
1000
|
||
|
DN
|
500
|
600
|
700
|
800
|
900
|
1200
|
|
|
DO
|
350
|
420
|
490
|
560
|
630
|
840
|
|
|
D1
|
600
|
700
|
800
|
900
|
1000
|
1300
|
|
|
D2
|
706
|
816
|
930
|
1106
|
1156
|
1488
|
|
|
D3
|
25
|
25
|
25
|
25
|
25
|
30
|
|
|
D4
|
32×4
|
32×4
|
32×4
|
32×4
|
32×4
|
65×5
|
|
|
D5
|
270
|
270
|
300
|
350
|
350
|
65×5
|
|
|
D6
|
-
|
-
|
-
|
-
|
-
|
1120
|
|
|
H
|
465
|
565
|
775
|
875
|
1075
|
1275
|
|
|
H1
|
300
|
300
|
350
|
350
|
400
|
500
|
|
|
H2
|
265
|
300
|
355
|
385
|
415
|
500
|
|
|
H3
|
250
|
250
|
250
|
250
|
270
|
315
|
|
|
H4
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
H5
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
H6
|
220
|
220
|
230
|
240
|
270
|
270
|
|
|
H7
|
945
|
945
|
953
|
1154
|
1154
|
1276
|
|
|
L
|
2030
|
2170
|
2430
|
2782
|
3040
|
3470
|
|
|
h
|
漿式/葉輪式
|
95
|
100
|
105
|
125
|
165
|
180
|
|
錨式/框式
|
45/-
|
60/-
|
45/-
|
45/-
|
85/-
|
-/85
|
|
|
卡子
|
0.2Mpa
|
BM16/28
|
BM16/28
|
BM16/36
|
BM16/40
|
BM20/32
|
BM20/52
|
|
0.4Mpa
|
BM16/28
|
BM16/32
|
BM16/40
|
BM16/48
|
BM20/36
|
BM20/56
|
|
|
減速機型號
|
BLDO.8-1-I
|
BLDO.8-1-I
|
BLD-1.1-1-I
|
BLD-3.0-3-I
|
BLD-3.0 -3-I
|
BLD4-3-I
|
|
|
放料閥規格
|
70/32
|
70/32
|
80/40
|
80/40
|
80/40
|
100/50
|
|
|
電機功率
|
0.8
|
0.8
|
1.1
|
3
|
3
|
4
|
|
|
實際容積(W)
|
71
|
128
|
247
|
389
|
588
|
1250
|
|
|
傳熱面積(Mz)
|
0.34
|
0.66
|
1.26
|
1.75
|
2.64
|
4.54
|
|
|
設備總重(Kg)
|
477
|
548
|
706
|
765
|
1030
|
1690
|
|
電加熱反應罐(79標表2)
|
代 號
|
公 稱 容 積 (L)
|
||||||
|
1500
|
2000
|
3000
|
5000(B)
|
5000(A)
|
6300
|
||
|
DN
|
1300
|
1300
|
1600
|
1600
|
1750
|
1750
|
|
|
DO
|
910
|
910
|
1120
|
1120
|
1200
|
1200
|
|
|
D1
|
1450
|
1450
|
1750
|
1750
|
1900
|
1900
|
|
|
D2
|
1679
|
1679
|
2029
|
2029
|
2188
|
2188
|
|
|
D3
|
30
|
30
|
36
|
36
|
36
|
36
|
|
|
D4
|
65×5
|
65×5
|
65×6
|
65×8
|
80×6
|
80×6
|
|
|
D5
|
400
|
400
|
450
|
450
|
450
|
450
|
|
|
D6
|
1270
|
1270
|
1550
|
1550
|
1680
|
1680
|
|
|
H
|
1475
|
1820
|
1820
|
2780
|
2580
|
3100
|
|
|
H1
|
600
|
600
|
700
|
800
|
700
|
740
|
|
|
H2
|
510
|
510
|
580
|
580
|
622.5
|
637
|
|
|
H3
|
507
|
507
|
614
|
614
|
550
|
550
|
|
|
H4
|
315
|
315
|
315
|
315
|
350
|
350
|
|
|
H5
|
330
|
330
|
330
|
330
|
370
|
370
|
|
|
H6
|
1000
|
1335
|
1247
|
1750
|
1530
|
1760
|
|
|
H7
|
1276
|
1276
|
1316
|
1316
|
1316
|
1361
|
|
|
L
|
3695
|
4035
|
4225
|
5185
|
5030
|
5261
|
|
|
h
|
漿式/葉輪式
|
165
|
175
|
190
|
190
|
190
|
190
|
|
錨式/框式
|
-/115
|
-/125
|
-/144
|
-/144
|
-/190
|
-/190
|
|
|
卡子
|
0.2Mpa
|
BM20/56
|
BM20/56
|
BM20/52
|
BM20/52
|
BM24/60
|
BM24/60
|
|
0.4Mpa
|
BM20/64
|
BM20/64
|
BM24/60
|
BM24/60
|
BM24/68
|
BM24/68
|
|
|
減速機型號
|
BLD4-3-I
|
BLD4-3-I
|
BLD5.5-3-I
|
BLD5.5-3-I
|
BLD5.5-3-I
|
BLD7.5-3-I
|
|
|
放料閥規格
|
100/50
|
100/50
|
125/80
|
125/80
|
125/80
|
125/80
|
|
|
電機功率(W)
|
4
|
4
|
5.5
|
5.5
|
5.5
|
7.5
|
|
|
實際容積(W)
|
1720
|
2160
|
3715
|
5650
|
5650
|
7000
|
|
|
傳熱面積(M2)
|
5.34
|
7.02
|
8.61
|
13.8
|
13.8
|
16.4
|
|
|
設備總重(Kg)
|
2160
|
2410
|
3450
|
4470
|
5032
|
5978
|
|
電加熱反應罐(93標表1)
|
代 號
|
公 稱 容 積 (L)
|
|||||||
|
50
|
100
|
200
|
300
|
500
|
1000
|
1500
|
||
|
DN
|
500
|
600
|
700
|
800
|
900
|
1200
|
1300
|
|
|
DO
|
350
|
420
|
490
|
560
|
630
|
840
|
910
|
|
|
D1
|
600
|
700
|
800
|
900
|
1000
|
1300
|
1450
|
|
|
D2
|
726
|
828
|
930
|
1027
|
|
|
||
